Acoplamentos de engrenagem - Metalflex GM
-

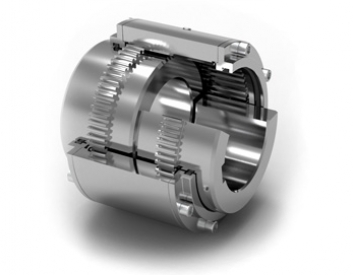

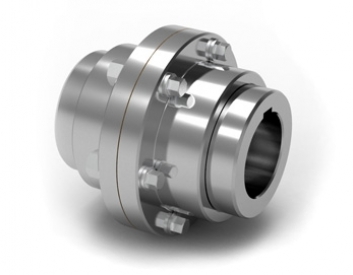

Modelo GM20 / GM10Acoplamento de engrenamento duplo projetado com duas metades flexíveis para acomodar desalinhamentos paralelo e angular. Disponível na versão standard com parafusos expostos (GM20) ou parafusos embutidos (GM10). Podem ser montados com um ou dois cubos em posição invertida.
-

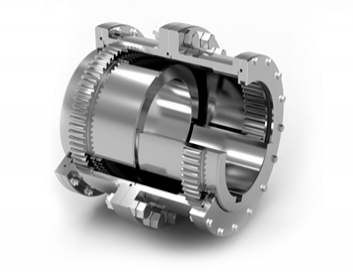

Modelo GM20 Grande PorteAcoplamento de duplo ou simples engrenamento para altas solicitações de torque. Também disponíveis nos modelos com espaçador, com eixo flutuante, com cubos deslizantes, desengatável e rígido. Admitem montagem vertical.
-
Modelo GMV20 / GMV10Acoplamento de duplo engrenamento com kit para uso na vertical. Indicado para inclinações acima de 10°. Com parafusos expostos (GMV20) ou parafusos embutidos (GMV10).
-
Modelo GML20 / GML52Acoplamento com cubos deslizantes para deslocamento axial dos eixos. Duplo ou simples engrenamento. Admite flutuações no sentido axial dos eixos para acomodar dilatação térmica ou ajustes dos mesmos.
-

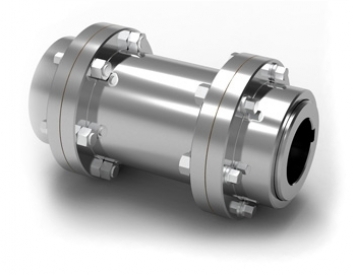

Modelo GM32 / GM31Acoplamento com espaçador. Usado quando a distância entre os equipamentos é grande. Muito utilizado em bombas e compressores, proporcionando melhor absorção de desalinhamentos entre os equipamentos conectados.
-

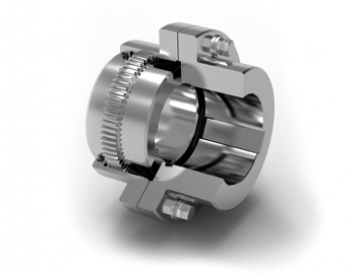

Modelo GM52 / GM51Acoplamento de engrenamento simples, com uma metade flexível e outra rígida. Compensam somente desalinhamentos angulares. Normalmente utilizado com eixo flutuante. Pode ser utilizado tanto na horizontal quanto na vertical. Com parafusos expostos (GM52) ou parafusos embutidos (GM51).
-

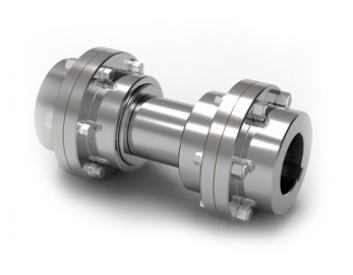

Modelo GM52 / GM51 c/ eixo flutuanteAcoplamento com eixo flutuante. Usado quando a distância entre os equipamentos é muito grande, mesmo para o modelo com espaçador (GM32/31). Consiste em dois acoplamentos de simples engrenamento conectados por um eixo. Acomoda desalinhamentos angular e paralelo. Admite montagem vertical (GMV52/51).
-

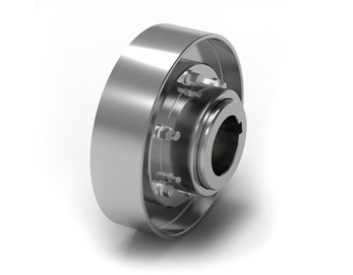

Modelo GM62 / GM63 / GM66Acoplamentos com polia ou disco de freio. Duplo ou simples engrenamento para aplicações com freio em guindastes, gruas e transportadores.
-

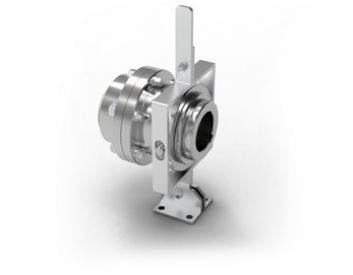

Modelo GM72 / GM70Acoplamento desengatável. Utilizado em aplicações que requerem rápida ação de engate / desengate ou movimentação do equipamento. Podem ser fornecidos com ou sem alavanca de manejo.
-

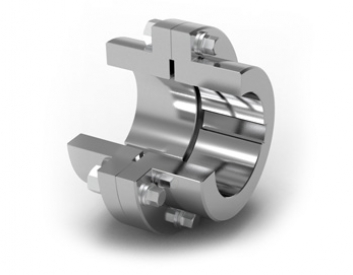

Modelo GM82 / GM81Acoplamento rígido. Usado quando não há necessidade de acomodação de desalinhamentos. Pode ser utilizado tanto na horizontal quanto na vertical.
-

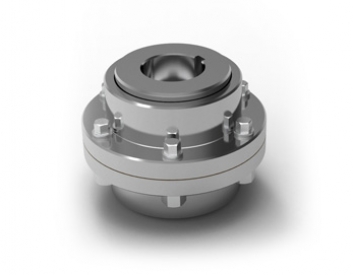

Modelo GMC2Acoplamento compacto de duplo engrenamento. Ideal para aplicações onde o espaço físico é reduzido. Admite montagem vertical (GMCV2).
A melhor relação custo x benefício para médias e altas solicitações. Os acoplamentos de engrenagem METALFLEX® GM têm como principais características: grande capacidade de transmissão de torque e rigidez torcional, possuindo elevada relação torque transmitido / peso.
Seguem a norma internacional ANSI/AGMA 9008-B00 (revisão da norma AGMA 516.01), sendo totalmente intercambiáveis com o padrão Falk e intercambiáveis em nível de flange com os demais acoplamentos nacionais e importados existentes no mercado.
Fabricados totalmente em aço beneficiado (SAE 1045) e conectados por parafusos de alta resistência, transmitem torque através de seus dentes internos / externos.
Os dentes externos dos cubos são triplamente abaulados e se articulam com os dentes internos das capas, conferindo ao conjunto a capacidade de compensar desalinhamentos existentes entre os eixos dos equipamentos acoplados.
Transmitem torques superiores a 1.000.000 Nm e permitem furações superiores a 500mm. Disponíveis em 20 tamanhos e mais de 15 modelos, entre eles: acoplamentos de duplo engrenamento (standard), simples engrenamento, rígido, com espaçador, com polia/disco de freio, desengatável e com deslocamento axial (deslizante). Nacionalizamos e desenvolvemos também acoplamentos especiais, mediante consulta.
Amplamente utilizados nos mais variados segmentos industriais com destaque para os setores de papel e celulose, sucroalcooleiro, mineração, siderurgia, cimenteiro, naval e petroquímico.

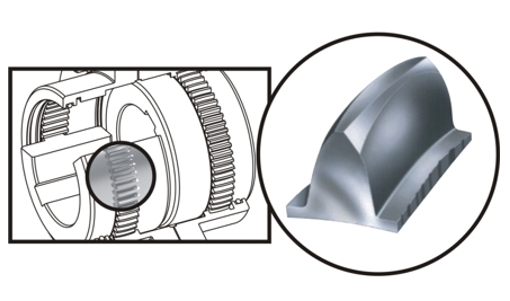

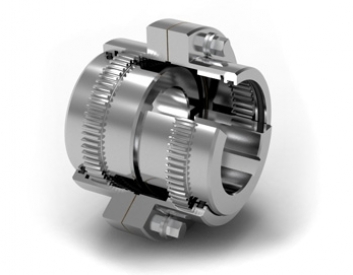

Dentes triplamente abaulados
O abaulamento do topo, raiz e flanco dos dentes permite um engrenamento preciso e suave, acomodando desalinhamentos angulares, axiais e paralelos nos eixos conectados.
